Przez jakiś czas szukałem układu tunera antenowego dla swoich konstrukcji QRP. Jedną z konstrukcji jaka przykuła moją uwagę jest ZM-2 - małe, funkcjonalne oraz ma możliwość podłączenia anten symetrycznych - niesttey zakup na zagranicznym portalu byłby trochę drogi więc postanowiłem wykonać ją samodzielnie. W międzyczasie wpadła mi w oko skrzynka w chińskim wykonaniu Z-match, w cenie poniżej zakupu części w SP (~120zł) i postanowiłem dać jej szansę.
Jako pierwszą rzecz rozebrałem go i narysowałem schemat :
Jest to układ szeroko opisywany i realizowany przez krókofalowców np. tu :
Wstępne zabawy z krótkim doubletem wyglądają obiecująco. W planie jest także dodanie kondensatora ~500pF.
Oto co przyszło w paczce :
Tuner jest mały, dość zgrabny i całkiem nieźle wykonany jak na "chinola"
Jako pierwszą rzecz rozebrałem go i narysowałem schemat :
https://www.qsl.net/aa5kv/z-match.html
Postanowiłem dodać brakujący przełącznik oraz gniazda dla linii symetrycznej.

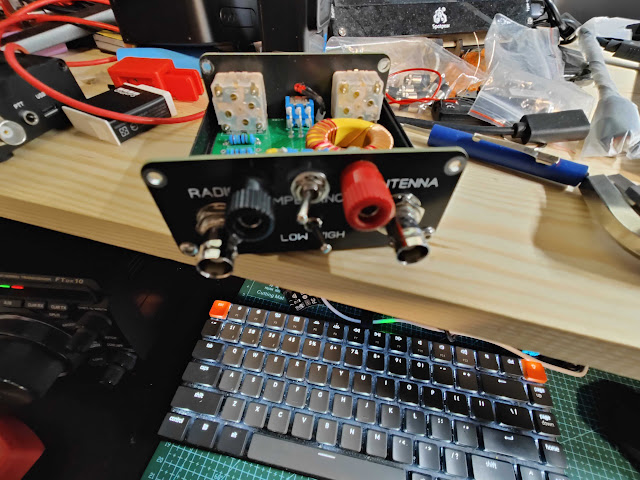

Oto jak to wygląda po przeróbce :
